YCE-9000型电气综合监控系统

1.系统概述

为了预防电气设备及线路故障引发火灾，消除电气火灾隐患，确保消防设备供电的可靠性和安全性，保护人身和财产安全，提高系统设备利用率，《DGJ08-2048-2016民用建筑电气防火设计规程》^<1>规定了电气综合监控系统的相关内容。

根据标准相关要求，西安亚川电力科技有限公司凭借强大的研发实力和十多年在电气安全解决方案方面的丰富经验，积极推出了YCE-9000电气综合监控系统，将电力监控系统、能耗监测系统、电气火灾监测、消防设备电源监测、浪涌保护监测等系统功能深度优化融合为统一的系统，简化了设备配置和现场布线，提高了设备的利用率，降低了用户成本，节约了社会资源，减少用户的运营维护费用。

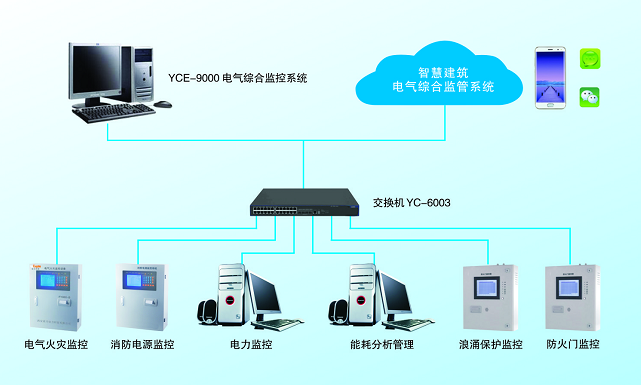

2.系统架构图

3.系统功能

1）实时预警

实时监视电气火灾、消防设备电源、防火门、应急照明和疏散指示、浪涌、供配电设备的运行状态，对出现消防设备电源电压异常、回路剩余电流异常、电缆或母线温度异常、浪涌保护器异常动作等情况及时报警，提醒运行和维护人员处理，尽早消除隐患，确保人身和财产安全。 系统能够对配电回路断路器、隔离开关、 接地刀分、合动作等遥信变立，保护动作、事故站闸，以及电压、电流、功率、功率因数越限等事件进行实时监测，并根据事件等级发出告警。系统报警时自动弹出实时报警窗口，并发出声音或语音提醒。

2）运行监视

系统实时监视变电所各回路出线的电流、电压、功率、电能，剩余电流、电缆及母线运行温度，消防设备主、备电源、浪涌保护运行情况、防火门的开启/关闭状态，应急照明和疏散指示电池运行、灯的运行、联动信号、各配电回路断路器、隔离开关、地刀等合、分状态等情况，图形动态展示，人机界面友好。

3）建筑用能分析

电气综合管理系统支持分项能耗、支路能耗、区域能耗进行统计分析，并支持工作日、非工作日等能耗等统计分析，同比、环比，形成分析报告。

4）电气安全评估

系统实时监视变电所各回路出线的电流、电压、功率、电能，剩余电流、电缆及母线运行温度，消防设备主、备电源、浪涌保护运行情况、防火门的开启/关闭状态，应急照明和疏散指示电池运行、灯的运行、联动信号、各配电回路断路器、隔离开关、地刀等合、分状态等情况，图形动态展示，人机界面友好。

5）历史事件查看

对剩余电流动作、线缆超温、消防设备电源过压、欠压、短路，故障跳闸、电流电压越限等异常事件进行存储和管理，方便用户对系统事件和报警进行历史追溯，查询统计、事故分析。

6）历史数据统计

丰富的报表系统支持定时、分时段等抄表汇总统计功能，用户可以自由查询自系统正常运行以来任意时间段内各比电节点的用电情况，对站所进线用电量与各分支回路消耗电量的统计分析报表。该功能使得用电可视透明，并在用电天差偏大时可分析追溯，维护计量体系的正确性。
