中央空调强弱电一体化控制柜

系统概述

中央空调系统设备运行是相互耦合、彼此影响联系的，对于同一个冷负荷需求，系统可以有很多种不同的运行参数组合来满足。由于空调系统的耦合特性，空调系统中的水系统、风系统任何一个控制参数的改变，对系统中各设备的能效都将产生或正(能耗降低)或负(能耗上升)的影响。

中央空调风-水节能优化控制系统是将中央空调系统作为一个整体来考虑，通过采集系统实际运行参数，动态建立系统设备模型(包括冷水机组、水泵、冷却塔、管路水力及空调末端风系统能耗模型)，掌握水系统与风系统之间、风水系统内部各设备间的耦合影响与联系，在保证需求的前提下，对系统进行实时优化模拟计算，动态寻优在该工况下系统最低能耗时各设备的最优运行控制参数，从而实现系统层的节能优化控制。

遵循标准
《地铁设计规范》GB50157-2013

《综合布线系统工程设计规范》GB 50311-2016
《民用建筑供暖通风与空气调节设计规范》GB50736-2012

《外壳防护等级（IP代码)》GB/T 4208-2017
《公共建筑节能设计标准》GB50189-2015

《建筑电气工程施工质量验收规范》GB 50303-2015
《中央空调水系统节能控制装置技术规范》GB/T 26759-2011

《建筑节能工程施工质量验收规范》GB50411-2007
《智能建筑设计标准》GB/T 50314-2015

《智能建筑工程质量验收规范》GB 50339-2013
《民用建筑电气设计规范》JGJ16-2008

《信息技术互连国际标准》ISO/IEC 11801
《空气调节系统经济运行》GBT 17981-2007

《电气控制设备》GB 3797-2016
《电气装置安装工程电气设备交接试验标准》GB50150-2016

《工业循环冷却水处理设计规范》GB/T 50050-2017
《电气装置安装工程电缆线路施工及验收规范》GB50168-2006

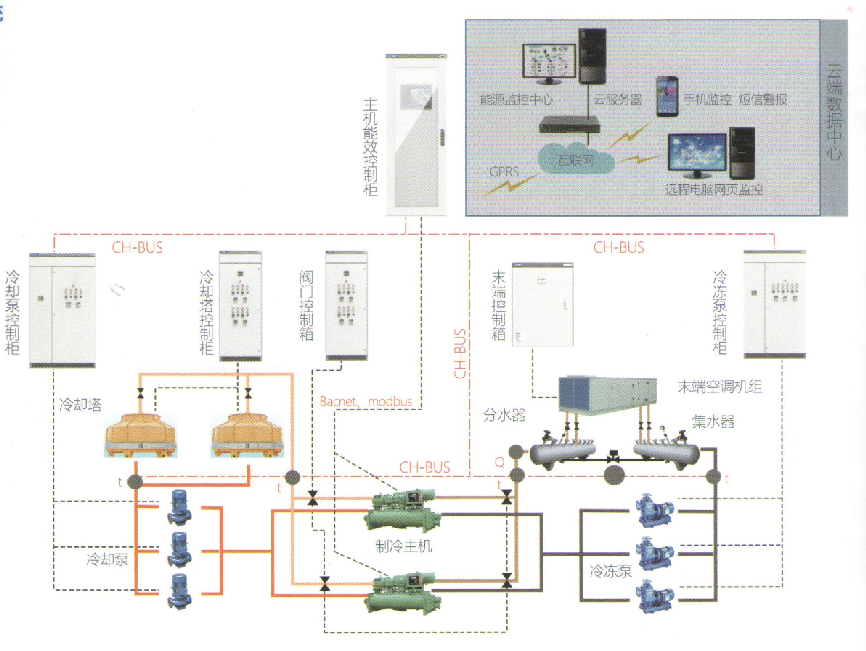

系统结构

系统功能

l 基于物理特性的系统建模

专业高精确度的冷机性能模型

基于物理特性及实际运行数据的全系统建模

l 实时全工况的系统优化仿真

基于数据校核模型的全系统仿真工具;

实时对比优化工况与常规工况差异;

优化计算并输出系统最优控制设定;

l 一键优化控制

一键实现系统优化启停与优化控制点设定;

一键优化系统层能效，节能控制的大脑，可对接不同BA系统，自动校核与优化控制

系统节能率可达20%~409%;

l 能效管理

系统可以对所有用能设备的能耗能效及系统的各项参数进行显示，包括实时数据、史数据和汇总后数据(小时、日、周、月和年)等。

l 实时节能量计算

基于基准能耗模型与实际能耗，精确计算实时节能量;

l 故障诊断与报警工单

系统诊断报警功能，内置默认报警库，自动进行数据校核、安全与故障预警、节能报警等，包括主机防喘振保护、水泵防水锤开机曲线保护、最小压差保护、趋近温度过高报警、最低流量保护、最低出水温度保护等，为优化控制保驾护航;

报警触发自动生成工单执行;

l 运维工单

日常巡检、维修与保养信息化作业流程，智能生成工单;

日常运维工作的量化考核与绩效，提高30%+效率;

系统图片

其中设备展包括一系列的电能质量治理设备，满足无功补偿、谐波、不平衡、电压暂降等用户侧电能质量问题的综合治理需求

监管层主要由综合用电管理控制器组成，可以实现对底层治理设备的监测数据采集、工作模式控制和运行状态管理

系统层主要由服务器、无线终端、交换机、防火墙、云平台等组成，实现分布式设备的数据采集、存储与展示

用户层则提供了一套透明化的信息发布与管理平台，用户可通过办公电脑、手机、平板等智能终端便捷的实现数据查询、分析及管理

功能特点

实现用户侧电能质量全面检测，协助用户快速准确掌握系统内电能质量运行特性，可及时发现问题，将危险扼杀于萌芽状态，化管理工作由被动为主动，大幅提升运维可靠性及效率

为用户进行故障事后分析提供有效的数据支撑，协助用户更加精准的定位故障原因，避免问题复现，为用户采取治理措施提供理论依据和决策支撑;

通过状态监测、智能投切、保护切除等于手段，有效保障电能质量治理设备安全运行，避免事故发生，防患于未然;实现多种电能质量治理设备的有机结合，同时满足无功补偿、谐波滤除、不平衡抑制、暂降保护等方面的综合治理需求，并通过优化后的智能控制策略，保证效率输出最大化;

基于主流浏览器和公司即可便捷的实现数据监控、分析和管理，分析和管理，提供卓越的交互体验，大幅降低运维成本，提升运维效率。

三、系统功能

（1）在线监控功能；系统实时收集机组设备、管网管路、末端风机的各项运行数据及实施状态，24小时自动巡检，帮助管理者主动掌控系统运行情况，实现移动监控办公，释放劳动力。

（2）多站点统计功能；一掌在手，多门店、全数据及时了解，结合智慧化能源管理，有效降低管理成本及人员成本。

（3)智能运行分析功能；节能侠结合人流量、环境温度、体感温度等多维度因素，精准分析能耗需求，自动为系统切换最优化运行方案，减少能源成本。

（4）用能报表统计分析功能；各站点电费、水费一站式查询，对比支出状况一目了然。

（5）移动端手动/自动控制系统功能；无需人工巡查实地操作及手动控制，提升工作效率，减轻工作负担。

（6）系统预警报警功能；通过能源大数据分析技术提前发现系统故障，智能终端操作，足不出户，动动⼿指，掌控之间,设备⼯作状态⼀目了然，预警、告警更为中央空调系统提供安全可靠的保障。防患于未然，帮助管理者解决被动管理带来的失控。
