系统概述

FY900电气火灾监控系统是由控制中心的监控设备和现场器件（故障电弧探测器，电气火灾探测器）通过总线连接组成，可方便地配合电力工程系统设计，构成多级实时保护系统，能全面监控可能引发电气火灾和人身安全事故的电力系统各种异常故障，如漏电、过流、温度过高等，本系统功能完善，应用简便，人机界面友好，式建筑工程电气火灾预防的理想方案。电气火灾监控系统，是西安亚川依据国家标准研发的集监测管理、故障报警、分析记录等功能于一体的电气火灾监控系统。本系统集结了我司近10年的电气火灾现场应用经验和软、硬件平台优势，可应用于大型商场酒店、办公大楼、公共建筑、医院、学校、工矿企业等人员密集的场所。

系统结构

电气火灾监控系统由FY900V1.0电气火灾监控软件、FY900系列电气火灾监控设备、FY-900系列电气火灾监控探测器以及FY900-L剩余电流传感器、温度传感器等附件组成，已通过国家消防电子产品质量监督检验中心的型式检验，并获得了中国国家强制性产品认证证书（CCC）。

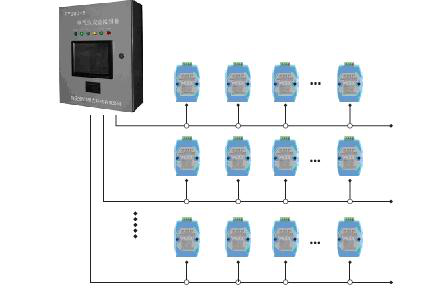

典型配置图一：小型单体建筑

本配置采用壁挂式电气火灾监控设备和电气火灾监控探测器两层结构，底层采用RS485通信，上层可以实现以太网上传。系统造价经济，性价比高，可以应用于小型的单体建筑，或用于普通的民用小区住宅项目。

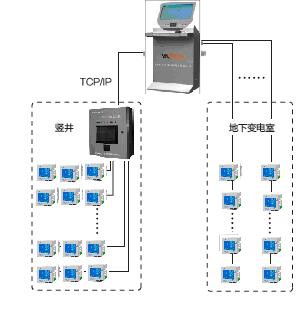

典型配置图二：大型单体建筑

本配置采用琴台式电气火灾监控设备、区域显示器和电气火灾监控探测器三层结构，采用区域化多级监控设备进行级联、区域显示、报警。便于区域化管理，提高了整个系统的安全稳定性。

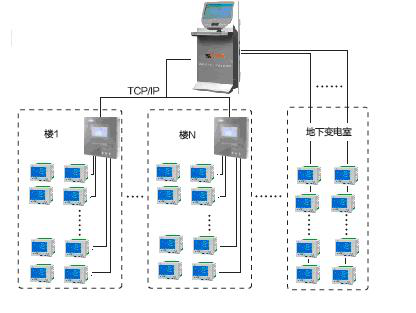

典型配置图三：大型群体建筑

本配置采用琴台式电气火灾监控设备、区域显示器和电气火灾监控探测器三层结构，每栋楼放置一台壁挂式监控设备作为区域管理，进行区域显示、报警；通过分层、分机的网络方式进行监控，方便了管理，也提高了整个系统的安全稳定性。

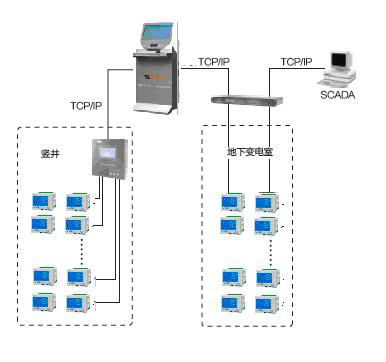

典型配置图四：电气火灾监控系统与配电管理系统二合一系统

一些大型公共建筑的用户，希望将电气火灾监控系统和配电管理系统整合在一起，采用一套终端设备，分别上传到两套系统后台中，从而实现了二合一系统；这样既为用户节省了设备投入，同时也简化了系统设计，提高了系统的安全可靠性。

功能

  实时监测              状态信息显示             故障报警                   报警记录               操作记录

  报警打印              系统自检                    用户管理                    电能计量               系统开放性

符合标准

GB14287《 电气火灾监控系统》

GB50045《 高层民用建筑设计防火规范》

GB50116《 火灾自动报警系统设计规范》

GB25506《 消防控制室通用技术要求》

GB13955《 剩余电流保护装置安装与运行》

典型工程业绩

西安盛隆广场防火漏电监控系统、汉中铁路医院剩余电流火灾监控系统、万达家居广场火灾监控系统、西安城东客运站剩余电流火灾监控系统、新疆乌鲁木齐市第十五中学智能楼宇火灾监控系统、宝鸡创业大厦电气火灾监控系统、宝鸡聚丰天下汇国际购物广场火灾监控系统、中新浐灞半岛电气火灾监控系统、西安曲江逸海购物中心电气火灾监控系统、扶风祥云华府防火漏电监控系统
